箱體結構
1) 本設備由室體、溫度控制系統、真空控制系統、電氣控制系統、安全保護系統等組成
2) 箱體采用機械設備制作、工藝、線條流暢，美觀大方
3) 內箱材質為3mm厚優質不銹鋼板經拋光處理，加強脛進行加固。外箱材質為1.2mm厚優質冷軋鋼板經表面特殊處理后靜電噴涂而成。

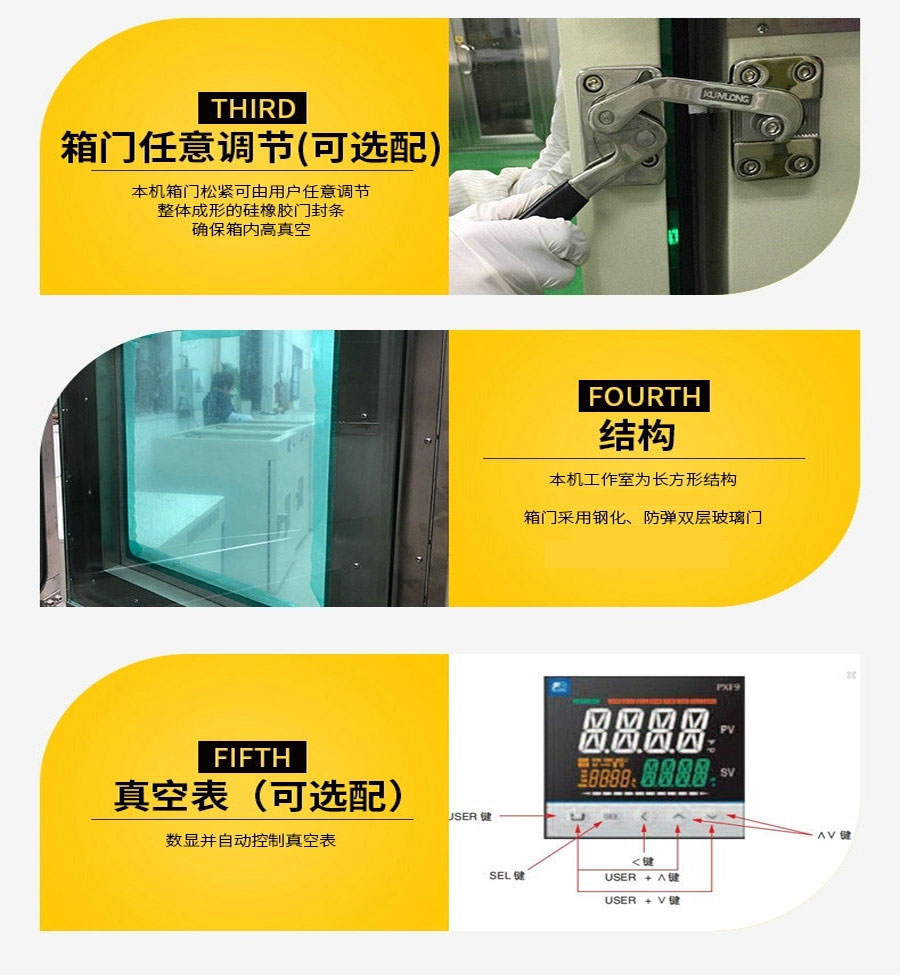

4) 門與門框之間采用高性能密封材料及獨特的硅橡膠密封結構，密封、抗老化性好。
5) 真空系統由國產優質無油泵、不銹鋼真空閥門、不銹鋼連接管道和數顯真空壓力表組成。

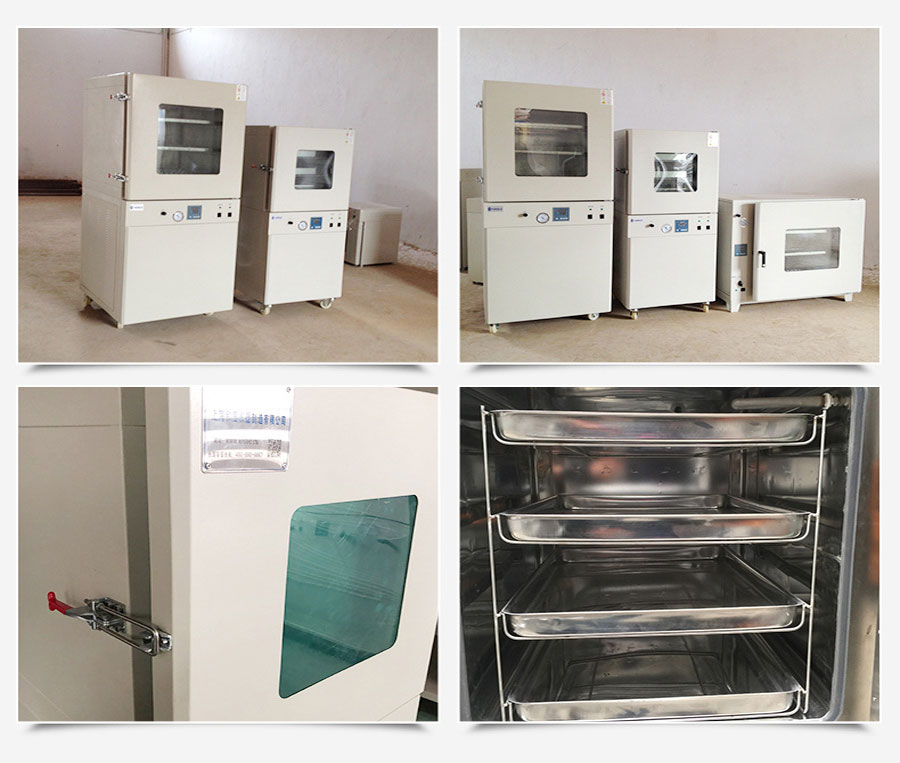

6) 箱內設有不銹鋼活動樣品架，可拆卸易清洗。
溫度控制系統：
采用日本“富士”溫度控制器，產品采用PID模糊邏輯處理控制器，快速達到設定值且運行更加精確穩定。液晶顯示，示值清晰、直觀。超溫報警并自動切斷加熱電源?？梢院喕瘡碗s的試驗過程，真正實現自動控制和運行。
快速降溫系統：設備裝有風冷系統及水冷系統，可以將內箱溫度快速地從500度降溫至環境溫度，使用條件：水源：冷卻水4l/DN15（冷水機供給）。
真空控制系統：
真空干燥箱采用模擬工程學的數字技術控制真空度，“手動控制"早已成為歷史。您還認為在21世紀的今天手動杠桿操作的閥門可以精確控制真空度嗎？真空干燥箱采用模擬工程學的數字技術控制真空度，通過電磁閥全自動數顯控制的真空度，為您提供更加精確有效的真空度控制。通過面板，真空度從1Pa至100000Pa可調，可調精度為1Pa。傳感器采用電阻硅管壓力傳感器，從而保證了穩定的壓力值，不受氣流的影響，把穩定的壓力值傳給真空控制儀LED顯示屏上。
壓力測量及顯示：上?！熬S科”數字式壓力表，數字式壓力傳感器。

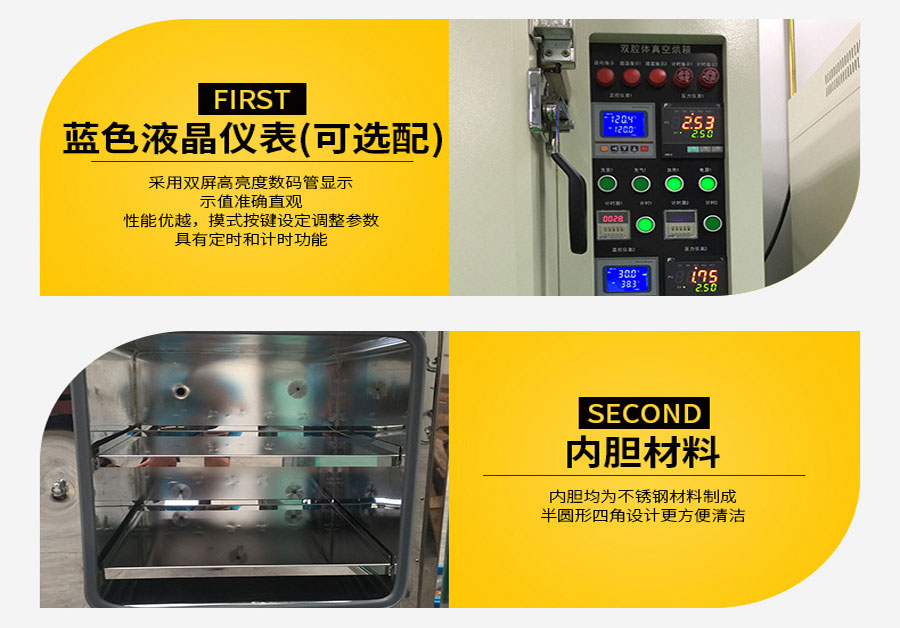

控制面板：進行人機對話的一個操作控制平臺。裝有壓力顯示儀表、抽真空和充氮氣電磁閥開關等
壓力控制方式：自動控制：壓力值可以設定，手動控制：真空泵常抽，需要時手動停止
渦旋式無油干泵：型號：WXG-4A，抽氣量：4L/S.品牌：沈科儀。
電磁閥：采用上?！拔黢R特”品牌真空電磁閥，當切斷真空管路后自動切換至大氣管路.
電氣控制系統
1) 電氣控制部分采用國內優質“LG”交流接觸器，熱繼電器
2) 其他元器件均為知名品牌
3) 電氣線路設計新穎，合理布線，安全可靠
4) 箱體中部為電氣控制柜，方便于集中檢查維修
安全保護系統：
1) 超溫報警
2) 過電流保護
3) 快速熔斷器
4) 接地保護
5) 欠相保護
6）充惰性氣體保護
技術參數：
電源電壓：AC 380V±10%/50Hz±2%
輸入功率：5000W
控溫范圍：100℃-250℃
溫度分辨率：0.1℃
溫度波動度：±1℃
真空度可調范圍：1Pa-100000Pa
真空度：≦133Pa
容積：210L
工作室尺寸：560×640×600
外形尺寸：1200×1000×1900
載物托架：3塊

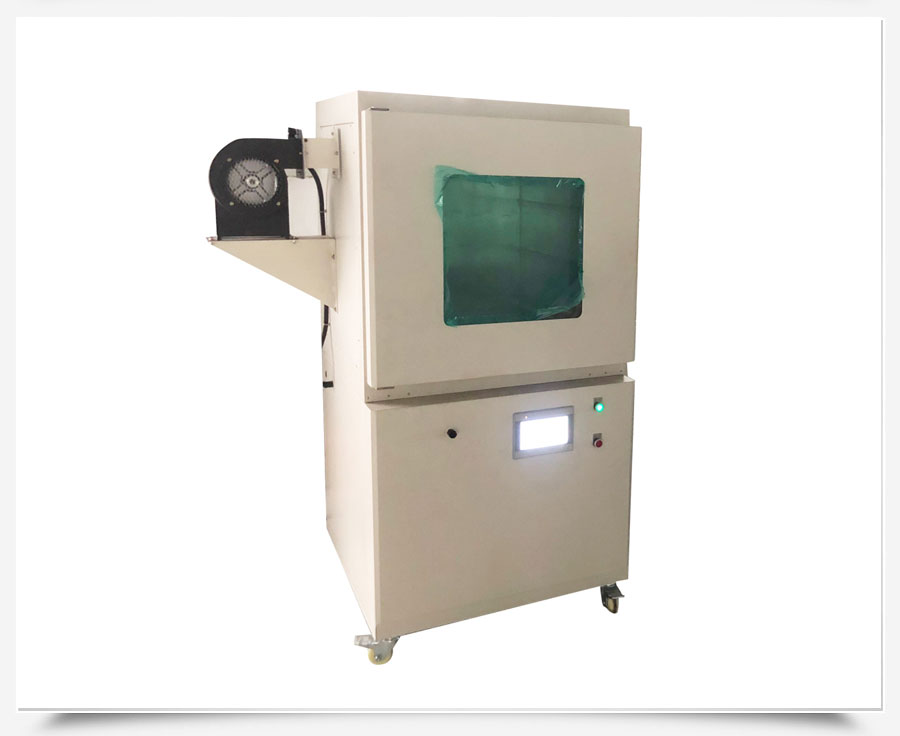

備注: 本款為立式真空干燥箱，上方是工作室，下方放置真空泵。
