主要技術參數:

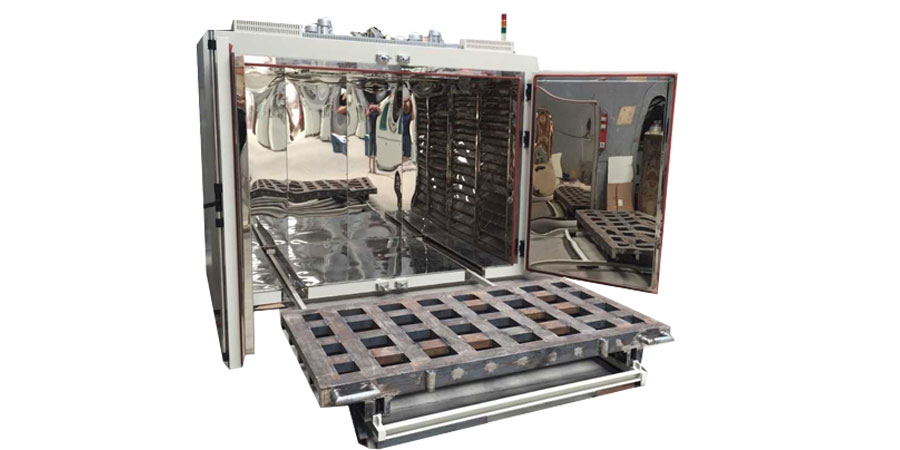

品名:熱風循環臺車烘箱
型號 FBGZX-4.58
工作室尺寸 (mm) 2200(寬)*1300(深)*1600(高)
設備外形尺寸約 2560(寬)*1600(深)*2100(高)
設備安裝尺寸約 4800(寬)*3800(深)*2100(高)
總消耗功率 48KW
電源電壓 380V 50HZ
控溫范圍 50~300℃
小顯示溫度0.1℃
溫度波動度 ±1℃(恒溫空載狀態下)
溫度均勻度 ±2.5%(恒溫空載狀態下)
升溫到200度 約30分鐘
臺車承重 >2噸
各系統配置及技術說明:
箱體結構
1) 本設備由室體、加熱系統、電氣控制系統、送風系統、保護系統、臺車軌道系統等組成。
2) 箱體采用設備制作、工藝、線條流暢,美觀大方。
3) 內箱材質為不銹鋼材質202材質,厚度1.0mm,外箱材質為冷軋鋼板經表面特殊處理后烤漆處理,經久耐用,美觀大方。
4) 內箱與外箱之間的保溫材料為優質超細玻璃纖維保溫棉,保溫層厚度:≥70mm, 隔溫效果好,性能的絕緣結構。從里到外有內腔、內殼、超細玻璃纖維、鋁制反射鋁箔片、空氣夾層,內膽熱量損失少。內膽外箱及門膽機構獨特,極大減少了內腔熱量的外傳。
5) 門與門框之間采用高性能密封材料及獨特的橡膠密封結構,密封、耐高溫性、抗老化性好。
6) 箱內風道采用雙循環系統,不銹鋼多翼式離心風輪及循環風道組成,置于箱體頂部的電加熱器熱量通過循環風道自右向左水平循環,能使熱空氣充分對流,使箱內溫度達到均勻。提高了空氣流量加熱的能力,大幅改善了干燥箱的干燥能力。
7) 烘箱頂部設有排氣口帶有機械閥控制,可外接排氣管路將箱內揮發性氣體排到室外(產品發貨前提供排氣口接頭圖紙)。
8) 烘箱底部配置高強度臺車軌道(工字鋼材質)和大型臺車(工字鋼材質),產品進出烘箱便捷性好,安全性高(詳見設備參考圖片)。
溫控系統
采用日本“富士”可程式溫度控制器,控溫。雙屏高亮度寬視窗數字顯示,示值清晰、直觀。微電腦智能控制,控溫精確而穩定。超溫報警并自動切斷加熱電源。
主結構及功能
1) 控溫儀規格:精度:±0.1℃(顯示范圍)
2) 傳感器為A級Pt100鉑電阻傳感器,精度高,數據準確
3) 解析度:±0.1℃
4) 控制方式:熱平衡調溫方式(BTC)
5) 微電腦智能控溫儀,設定、箱內溫度同時數字顯示
6) 操作界面簡單、易學、容易掌握
備注:工作程序要求:產品送入干燥箱后。第1個程序:1個小時內要從常溫上升到200℃。然后自動跳轉到第2個程序。第2個程序: 200℃保溫6個小時。然后自動關閉加熱,風機仍舊繼續運行。
電器控制系統
1) 電氣控制部分元件均采用國內品牌“正泰”。
2) 電氣線路設計新穎,合理布線,安全可靠。
3) 箱體右部為電氣控制柜,方便于集中檢查維修。
安全保護系統
1) 超溫報警
2) 過電流保護
3) 快速熔斷器
4) 接地保護
5) 通過過升溫警報來關閉加熱器。
6) 感應器以及電氣設備有超負荷保護或漏電保護
7) 隔熱能力:在200℃熱力均衡時,觸摸干燥爐外板時不會有燙傷等的受傷。
